Scegliere il giusto disco tondo industriale in titanio si riduce a tre decisioni fondamentali: grado della lega, tolleranze dimensionali e finitura superficiale . Se li esegui correttamente, il disco funzionerà in modo affidabile in ambienti aerospaziali, medici, chimici o marini. Se sbagli, rischierai guasti prematuri, parti scartate o uno spreco di budget. Questa guida guida gli acquirenti attraverso ogni fattore critico con dati specifici in modo che tu possa acquistare in tutta sicurezza.
Il rapporto resistenza/peso del titanio è approssimativamente il doppio di quello dell'acciaio inossidabile con circa il 40% in meno di peso. La sua resistenza alla corrosione in acqua di mare, ambienti ricchi di cloro e fluidi corporei umani non ha eguali rispetto alla maggior parte dei metalli comuni. Per le applicazioni industriali impegnative, queste proprietà giustificano un sovrapprezzo che in genere è valido 5–10 volte più alto dell'acciaio inossidabile 316L per chilogrammo.
I dischi rotondi vengono utilizzati specificamente come sedi di valvole, giranti di pompe, grezzi di flange, componenti di scambiatori di calore, grezzi di impianti chirurgici e raccordi per paratie aerospaziali. La geometria, piatta, circolare e simmetrica, li rende punti di partenza versatili per la lavorazione CNC.
Il titanio non è un unico materiale. Esistono oltre 30 qualità designate da ASTM, ma la maggior parte degli acquirenti industriali opera in un breve elenco di sei. Selezionare il grado sbagliato è l’errore più costoso che puoi commettere.
| Grado 1 | Commercialmente puro (CP) | 240 MPa min | Migliore formabilità, massima resistenza alla corrosione | Lavorazioni chimiche, scambiatori di calore |
| Grado 2 | Commercialmente puro (CP) | 345 MPa min | Il più fornito, ottima saldabilità | Tubazioni industriali, hardware marino |
| Grado 4 | Commercialmente puro (CP) | 550 MPa min | La resistenza più elevata tra i gradi CP | Impianti chirurgici, componenti della cellula |
| Grado 5 (Ti-6Al-4V) | Lega alfa-beta | 895 MPa min | Massima robustezza, eccellente resistenza alla fatica | Aerospaziale, sport motoristici, strutturale ad alto carico |
| Grado 7 | CP Palladio | 345 MPa min | Resistenza superiore agli acidi riducenti | Ambienti contenenti acido solforico/cloridrico |
| Grado 23 (Ti-6Al-4V ELI) | Lega alfa-beta | 828 MPa min | Interstitial extra bassi per la biocompatibilità | Impianti ortopedici, dispositivi chirurgici |
Il grado 2 è quello predefinito per la maggior parte degli acquirenti industriali perché bilancia resistenza alla corrosione, lavorabilità e disponibilità. Passare al Grado 5 solo quando i carichi strutturali lo richiedono. Scegliere il Grado 7 o il Grado 12 quando l'ambiente comprende acidi riducenti che potrebbero attaccare i gradi CP standard.
Un disco rotondo in titanio ha quattro dimensioni chiave. Ciascuno deve essere specificato chiaramente nell'ordine di acquisto per evitare parti non corrispondenti.
I dischi standard sono disponibili da Diametro esterno da 10 mm a 1.000 mm , sebbene la maggior parte delle scorte di magazzino siano comprese tra 50 mm e 500 mm. Per diametri superiori a 600 mm, si prevedono tempi di consegna per ordini personalizzati di 8-14 settimane. Specificare la classe di tolleranza: h11 (±0,1–0,4 mm) per uso industriale generale o h8/h9 per assemblaggi di precisione.
I dischi in genere vanno da Spessore da 1 mm a 150 mm . Al di sotto di 3 mm, la planarità diventa critica: la deformazione durante la laminazione a caldo può causare errori di parallelismo superiori a 0,5 mm per 100 mm, il che è inaccettabile per applicazioni su valvole o guarnizioni. Specificare una tolleranza di planarità (ad esempio, eccentricità totale dell'indicatore ≤0,2 mm) su qualsiasi disco più sottile di 5 mm.
Un rapporto inferiore a 1:10 (spessore inferiore al 10% del diametro) è considerato un disco sottile ed è soggetto a distorsioni durante la lavorazione meccanica e il trattamento termico. Se la vostra applicazione richiede un rapporto inferiore a 1:15, richiedete la ricottura di distensione come parte delle condizioni di fornitura.
Per le parti rotanti come le giranti, la tolleranza di massa è importante quanto la tolleranza dimensionale. Specificare una deviazione di peso massima di ±0,5% se il disco verrà utilizzato in un gruppo rotante bilanciato. I dischi sbilanciati nelle applicazioni ad alta velocità possono indurre frequenze di vibrazione che danneggiano i cuscinetti entro migliaia di ore di funzionamento.
Il modo in cui è stato realizzato il disco influisce direttamente sulle sue proprietà meccaniche e sull'integrità interna. Tre percorsi di produzione dominano il mercato:
Per servizi industriali generali (flange, distanziatori, uso strutturale non critico), i dischi tagliati a piastra sono convenienti. Per le parti caricate ciclicamente o critiche per la sicurezza, specificare sempre forgiato.
La finitura superficiale influisce sulle prestazioni di tenuta, sulla resistenza alla fatica, sulla biocompatibilità e sui costi di lavorazione a valle. I fornitori offrono diverse condizioni standard:
Non acquistare mai dischi industriali in titanio senza un rapporto di prova del materiale (MTR). Un MTR legittimo documenta la composizione chimica (conforme a ASTM B265, AMS 4928 o equivalente), i risultati dei test meccanici (resistenza allo snervamento, UTS, allungamento), numero di calore/lotto e l'accreditamento dello stabilimento (tipicamente ISO 17025 o NADCAP).
Per specifici settori regolamentati si applicano certificazioni aggiuntive:
Richiedi la completa tracciabilità del calore. Un fornitore affidabile può risalire a qualsiasi disco fino al numero di calore di fusione originale presso lo stabilimento di lavorazione del titanio, aspetto fondamentale per l'analisi dei guasti e gli audit normativi.

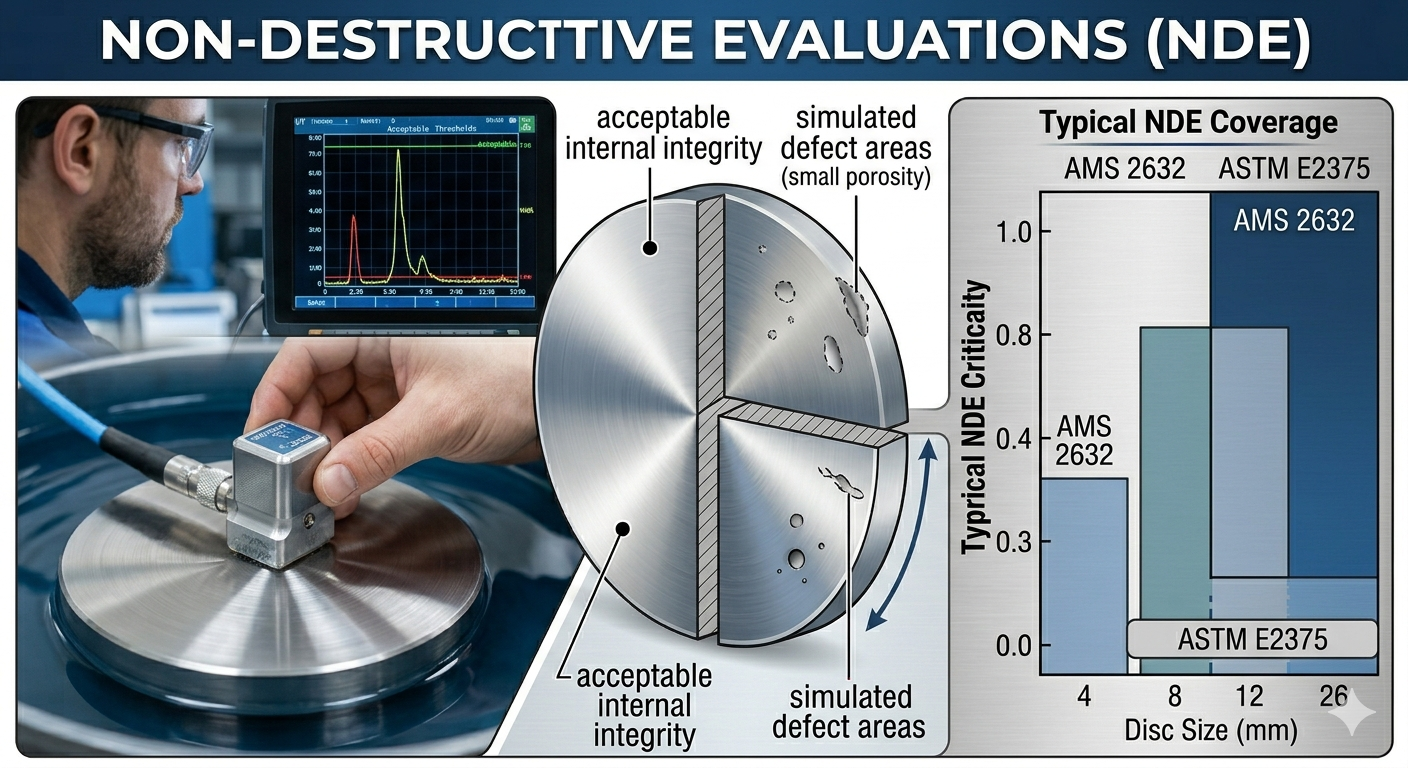

I difetti interni – porosità, inclusioni, laminazioni – non possono essere rilevati visivamente. Per i dischi che sosterranno carichi strutturali o saranno utilizzati in assemblaggi critici, specificare NDE nell'ordine di acquisto. I metodi comuni includono:
Come regola pratica: richiedono LPI per tutti i dischi critici per la sicurezza e UT per i dischi forgiati con spessore superiore a 25 mm . Per le scorte industriali generali sotto carichi moderati, la NDE può essere omessa per controllare i costi.
Il luogo di acquisto influisce sul prezzo, sui tempi di consegna, sulla qualità della documentazione e sul rischio di contraffazione, tutti fattori che rappresentano preoccupazioni significative nella catena di approvvigionamento del titanio.
L'acquisto diretto dai produttori primari (VSMPO-AVISMA, TIMET, ATI, Kobe Steel) garantisce la migliore tracciabilità e il prezzo per chilogrammo più basso in termini di volume. Le quantità minime dell'ordine in genere iniziano da 500–2.000 kg , con tempi di consegna di 12-20 settimane per dimensioni personalizzate. Ideale per programmi ad alto volume e a lungo termine.
I distributori certificati AS9120B o ISO 9001 trasportano stock tagliati su misura con tracciabilità MTR completa. I tempi di consegna sono in genere 1–3 settimane per qualità e dimensioni standard. Il sovrapprezzo rispetto al prodotto diretto è del 15–40%, ma le quantità minime dell'ordine sono molto inferiori (a volte anche solo per un pezzo). Questo è il canale corretto per la maggior parte degli acquirenti industriali.
I mercati online e i trader spot possono offrire prezzi interessanti ma comportano un elevato rischio di contraffazione e di cattiva qualità. Un’indagine della FAA del 2019 ha rilevato parti in titanio con MTR falsificati nella catena di fornitura aerospaziale, un problema che persiste in tutto il settore. Non acquistare mai dischi in titanio critici per la sicurezza da fornitori spot non verificati senza una verifica chimica indipendente (analisi XRF o OES).
Il prezzo del titanio è volatile e legato ai prezzi delle spugne grezze, ai costi energetici e ai cicli della domanda aerospaziale. Tuttavia, le fasce di prezzo approssimative dei distributori per i dischi in stock (secondo i recenti dati di mercato) forniscono parametri di riferimento utili:
| Grado 2 CP | 100×10 mm | $ 18– $ 35 | Piastra tagliata, come arrotolata |
| Grado 2 CP | 300×20 mm | $ 160– $ 280 | Piastra tagliata, come arrotolata |
| Grado 5 Ti-6Al-4V | 100×10 mm | $ 45– $ 80 | Taglio a barra o taglio a piastra |
| Grado 5 Ti-6Al-4V | 200×30 mm | $ 350– $ 600 | Disco forgiato, certificato AMS |
| Grado 23 ELI | 80×15 mm | $ 90– $ 150 | Grado medico, ASTM F136 |
I maggiori fattori di costo oltre alla materia prima sono: requisiti NDE (10–25%), tolleranze strette (15–40%), rettifica superficiale ($ 15–$ 100 per disco) e documentazione di certificazione ($ 50–$ 200 per ordine per documenti NADCAP/AS9100).
Utilizza questo elenco di controllo per verificare che le specifiche di acquisto siano complete prima di inviare una richiesta di preventivo (RFQ):
Una richiesta di offerta completa che copra tutti e dieci i punti produrrà preventivi comparabili da più fornitori e ridurrà drasticamente il rischio di ricevere parti che non superano l'ispezione in entrata.
