Barra di titanio: un metallo flessibile e ad alta resistenza per le tue esigenze

Perché la barra di titanio supera i metalli convenzionali

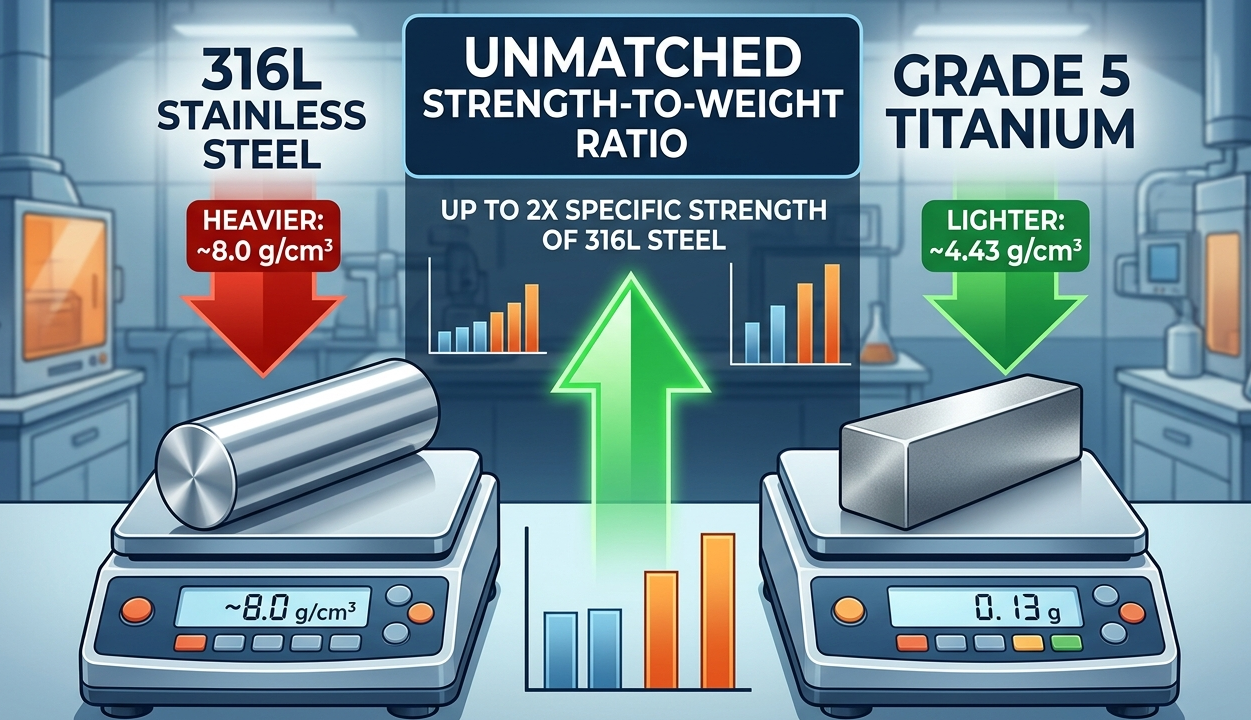

Barra in titanio offre un rapporto resistenza/peso senza pari, fino al doppio di quello dell'acciaio inossidabile 316L, resistendo alla corrosione dell'acqua di mare, del cloro e dei fluidi corporei. Se l'applicazione è un elemento di fissaggio aerospaziale certificato ASTM B348 , un impianto ortopedico disciplinato da ASTM F136 e ISO 5832-3 , o un alloggiamento per zavorra per acque profonde valutato per 6.000 m di profondità, la barra di titanio fornisce l'integrità strutturale che nessun altro metallo commercialmente valido può eguagliare a un peso comparabile.

Questa guida presenta dati meccanici, confronti grado per grado, applicazioni specifiche del settore, considerazioni sulla lavorazione e risposte alle domee più urgenti sull'approvvigionamento, in modo che ingegneri e acquirenti possano specificare la barra corretta fin dal primo ordine.

Classificazione dei materiali e gradi chiave

Le barre di titanio sono classificate in gradi commercialmente puri (CP). e gradi di leghe di titanio . I quattro gradi CP (grado 1–4) differiscono solo per il contenuto di ossigeno e ferro; i gradi di lega introducono elementi come alluminio e vanadio per progettare profili meccanici specifici.

Grado 1 – Massima Formabilità

Resistenza alla trazione massima (UTS): minimo 240 MPa; Carico di snervamento: minimo 170 MPa; Densità: 4,51 g/cm³. Barra di grado 1, disciplinata da ASTM B348 Grado 1 , è il grado CP più morbido. È preferito per le lastre di tubazioni degli impianti di desalinizzazione, i rivestimenti dei reattori chimici e i rivestimenti architettonici dove è richiesta la formatura a freddo.

Grado 2 – Cavallo di battaglia per uso generale

UTS: minimo 345 MPa; Carico di snervamento: minimo 275 MPa; Allungamento: 20% minimo. Il grado CP più fornito. Le applicazioni includono scambiatori di calore sottomarini offshore, alberi di elica marini e apparecchiature per il trattamento elettrochimico. ASTM B348 Grado 2 e ISO9001 le certificazioni dello stabilimento sono requisiti steard.

Grado 4 – Titanio CP ad altissima resistenza

UTS: minimo 550 MPa; Carico di snervamento: minimo 483 MPa. Utilizzato in componenti di impianti chirurgici e tubazioni chimiche ad alta pressione dove gli elementi di lega devono essere evitati per ragioni di biocompatibilità o corrosione.

Grado 5 (Ti-6Al-4V) – Gold Standard medico e aerospaziale

UTS: minimo 950 MPa; Carico di snervamento: minimo 880 MPa; Densità: 4,43 g/cm³; Limite di fatica (10⁷ cicli): ~620 MPa. La lega alfa-beta contenente il 6% di alluminio e il 4% di vanadio. Governato da ASTM B348 Grado 5 per bar industriale e AMS 4928 per l'aerospaziale. Domina i pezzi forgiati delle pale delle turbine, i telai strutturali degli aerei, i bracci delle sospensioni delle auto da corsa e gli steli ortopedici ad alto ciclo.

Grado 23 (Ti-6Al-4V ELI) – Perfezionamento di grado implantare

UTS: minimo 860 MPa; Carico di snervamento: minimo 795 MPa; Contenuto di ossigeno ≤ 0,13% in peso La chimica Extra-Low Interstitial (ELI) riduce l'ossigeno, l'azoto e il ferro per migliorare la tenacità alla frattura e la resistenza alla fatica in ambienti di carico ciclico. Lo standard obbligatorio per gli impianti ortopedici portanti: ASTM F136 e ISO 5832-3 . Utilizzato negli steli dell'anca femorale, nelle gabbie intersomatiche spinali e nelle barre degli abutment dentali.

Grado 7 (Ti-0.2Pd) – Resistenza chimica superiore

L'aggiunta di palladio (0,12–0,25%) riduce drasticamente la velocità di corrosione negli acidi riducenti come quello cloridrico e solforico. Preferito per apparecchiature di processi chimici in cui il Grado 2 subirebbe corrosione interstiziale. Governato da ASTM B348 Grado 7 .

Dati sulle prestazioni meccaniche: barra in titanio rispetto all'acciaio inossidabile 316L

La tabella seguente consente l'analisi di sostituzione diretta. Tutti i valori del titanio fanno riferimento alla barra ricotta secondo ASTM B348; I valori 316L fanno riferimento alla barra ricotta ASTM A276.

Punti chiave: La barra in titanio di grado 5 raggiunge una resistenza specifica 3,5 volte superiore rispetto all'acciaio inossidabile 316L pesando il 45% in meno per unità di volume: un vantaggio decisivo per le strutture in cui il peso è critico.

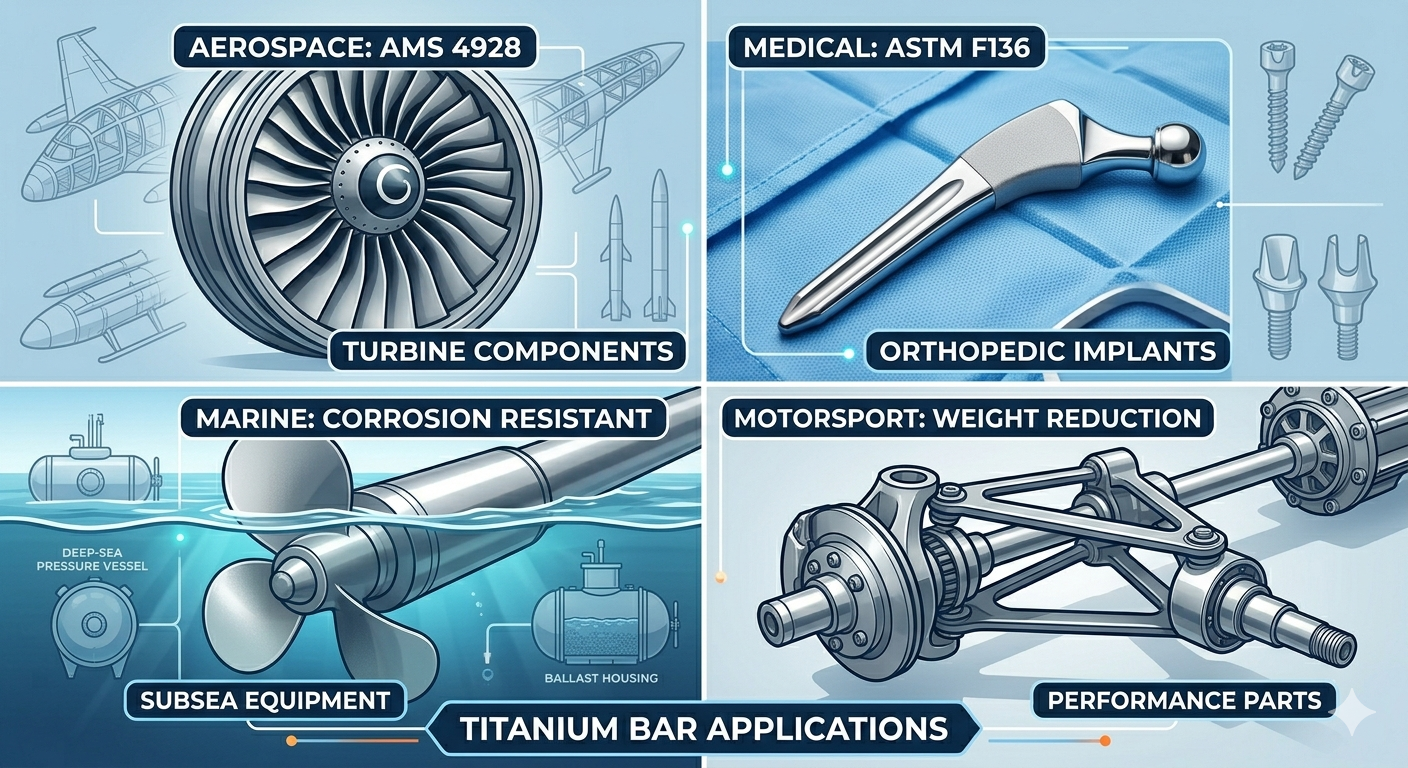

Applicazioni specifiche del settore e standard di riferimento

Aerospaziale e Difesa

La barra di titanio costituisce circa il 15-20% del peso strutturale degli aerei commerciali di prossima generazione. Le applicazioni critiche includono:

• Elementi di fissaggio e bulloni della cellula (Grado 5, AMS 4928 , serie NAS 1352) — sostituzione dei bulloni in acciaio con una riduzione del peso di un terzo
• Forgiatura del disco del compressore e turbine blade root bars ( AMS 4928 / AMS 4965 ) nominale a 315 °C continui
• Alloggiamenti per attuatori idraulici e landing-gear beam blanks where fatigue life exceeding 10⁸ cycles is mandatory
• Barre della cellula per missili ipersonici (Grado 5 o Beta-C, ASTM B348 Grado 19 )

Impianti medici e ortopedici

La capacità di osteointegrazione del titanio, ovvero il legame diretto all'osso vivo senza interfaccia con tessuto fibroso, lo rende insostituibile negli impianti portanti. Grado 23 bar ( ASTM F136, ISO 5832-3 ) è incaricato di:

• Steli dell'anca femorale e acetabular shell blanks — machined from 50–80 mm diameter bar
• Viti peduncolari spinali e interbody cage frames — torque-critical thread roots require tight fatigue data
• Barre moncone per impianti dentali fresato con sistemi CAD/CAM — Grado 4 o Grado 23 per ISO10271
• Placche per la fissazione del trauma e chiodi intramidollari — dove la compatibilità MRI (non ferromagnetica) è essenziale

Ingegneria marina e sottomarina

Il tasso di corrosione della barra di titanio nell'acqua di mare è efficace 0,025 mm/anno —rispetto a 0,5–1,5 mm/anno per il 316L—rendendo realizzabili cicli di servizio di 25 anni senza manutenzione. Usi principali:

• Tiranti del recipiente a pressione per acque profonde e del serbatoio di zavorra nominale a 600 bar (6.000 m di profondità) utilizzando il grado 5 bar per ASTM B348
• Forgiati dell'albero dell'elica per navi militari: il grado 2 fornisce immunità alla corrosione senza anodi sacrificali
• Piastre tubiere per scambiatori di calore per impianti di desalinizzazione nel grado 2 per ASTM B348 e ASME SB-348
• Bulloni per la radice delle pale delle turbine di marea e mooring anchor pins in Grade 5

Lavorazione chimica ed energia

Negli impianti cloro-alcalini e nei reattori chimici umidi, il titanio supera l'Hastelloy a un costo inferiore per unità di volume. Le applicazioni specifiche includono:

• Supporti per elettrodi a cella elettrolitica — Barra di grado 1 per la massima conduttività e formabilità
• Tubi dei reattori di acido nitrico e acido acetico — Grado 2 bar, temperatura di servizio fino a 250 °C
• Alberi della pompa dell'acido cloridrico — Grado 7 (Ti-0,2Pd, ASTM B348 Grado 7 ) dove la corrosione interstiziale acida riducente è la modalità di guasto
• Elementi di fissaggio per contenitori di stoccaggio di scorie nucleari — Grado 12 (Ti-0.3Mo-0.8Ni) per forza combinata e resistenza agli acidi riducenti

Sport motoristici e automobili ad alte prestazioni

I regolamenti della Formula 1 consentono il titanio nei montanti delle sospensioni, negli alberi del cambio e negli elementi di fissaggio delle ruote, dove il risparmio di peso si traduce direttamente in tempo sul giro. Grado 5 bar lavorato AMS 4928 fornisce un Riduzione del peso del 40%. rispetto a componenti equivalenti in acciaio senza perdita di resistenza alla fatica alla soglia dei 10⁷ cicli.

Dimensioni standard e specifiche di approvvigionamento

La barra in titanio è disponibile con profili rotondi, esagonali, quadrati e piatti (rettangolari). La tabella seguente riassume le dimensioni standard delle scorte e le specifiche applicabili.

Le opzioni di finitura superficiale includono: laminato a caldo decalaminato (HRD) , trafilato a freddo ricotto in bianco (CDBA) e rettificato senza centri (tolleranza ±0,05 mm). Le applicazioni aerospaziali e mediche in genere richiedono barre rettificate senza centri con tracciabilità del certificato di fabbrica al numero di colata.

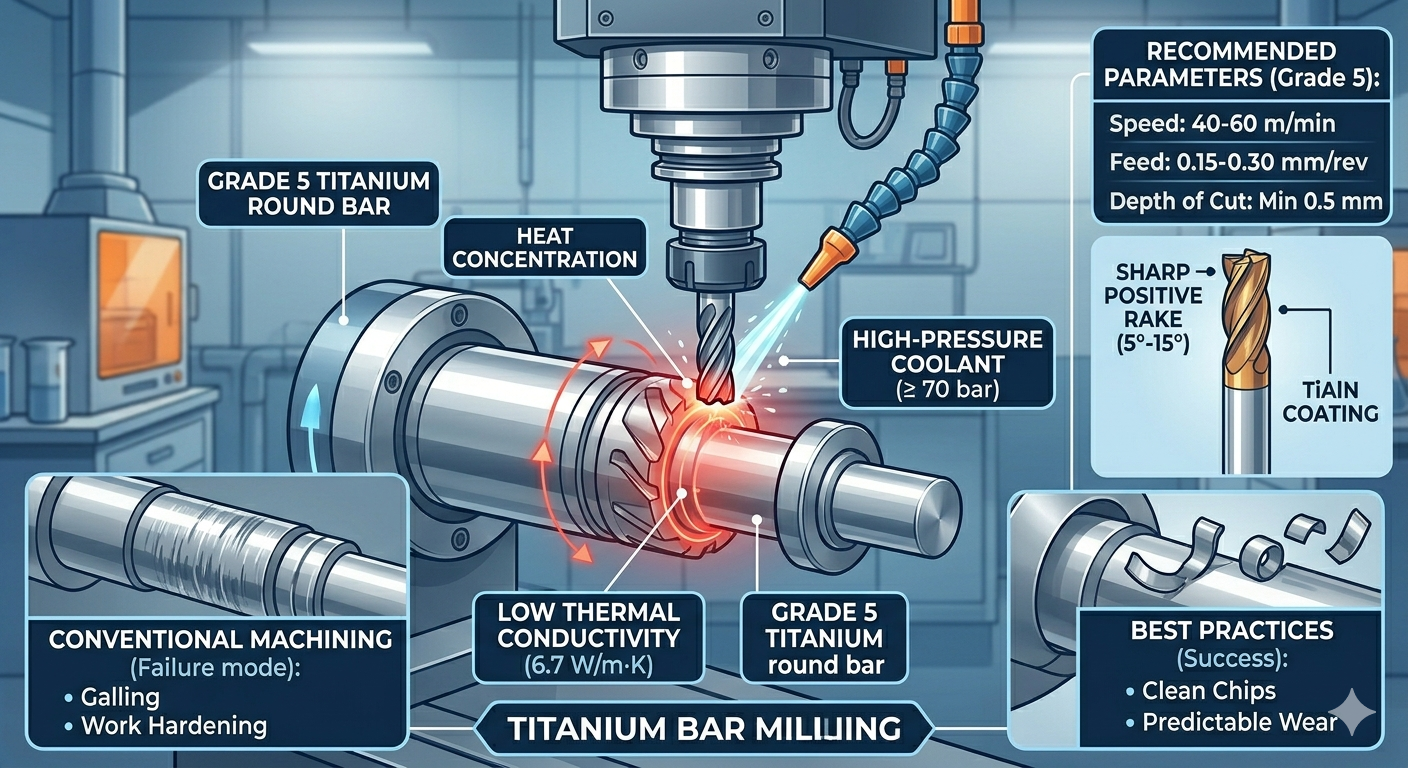

Lavorazione di barre di titanio: sfide e migliori pratiche

La bassa conduttività termica del titanio ( 6,7 W/m·K per il Grado 5 , rispetto a 16,3 W/m·K per il 316L) fa sì che il calore si concentri sul tagliente anziché dissiparsi attraverso il truciolo. Senza parametri di processo corretti, il tagliente di riporto, l'incrudimento e l'usura dell'utensile provocano un rapido cedimento dell'inserto e uno scarto dimensionale.

Parametri di tornitura consigliati per grado 5 Bar

• Velocità di taglio: 40–60 m/min (inserto in metallo duro non rivestito o rivestito in TiAlN, ISO K10–K20)
• Velocità di avanzamento: 0,15–0,30 mm/giro per mantenere la rottura del truciolo ed evitare lo sfregamento
• Profondità di taglio: Minimo 0,5 mm da tagliare sotto lo strato incrudito dalle passate precedenti
• Liquido refrigerante: È obbligatorio un flusso di refrigerante ad alta pressione a ≥ 70 bar diretto verso la zona di taglio
• Geometria dell'utensile: Angolo positivo affilato (5°–15°) per ridurre al minimo la forza di taglio e la generazione di calore

Note sulla fresatura e foratura

Per la fresatura con barra di grado 5, fresatura concorde (convenzionale: evitata) con Frese a candela con rivestimento TiAlN a 3–5 taglienti a una velocità superficiale di 60–80 m/min mantiene la durata dell'utensile superiore a 30 minuti per tagliente. La foratura richiede refrigerante attraverso il mandrino; I cicli di foratura a passi con passi da 1× diametro prevengono l'impaccamento dei trucioli e il grippaggio termico nei fori profondi.

Macchina per gradi CP (grado 1–2) approssimativamente il 30% più facilmente rispetto al Grado 5 a causa della minore resistenza, ma la loro natura gommosa richiede comunque utensili affilati e un controllo truciolo positivo.

Requisiti di garanzia della qualità e certificazione

L'approvvigionamento di barre di titanio per applicazioni critiche deve specificare la seguente catena di documentazione per garantire la tracciabilità e la conformità:

1. Certificato di prova della fabbrica (MTC) secondo EN 10204 3.1 o 3.2 — composizione chimica tracciabile mediante numero di calore e risultati dei test meccanici
2. Dichiarazione di conformità ASTM B348 o AMS 4928 — conferma della conformità alle specifiche per grado applicabile
3. Rapporto sui test ad ultrasuoni (UT). — obbligatorio per barre aerospaziali > 50 mm di diametro secondo AMS 2631 / ASTM E2375
4. Analisi chimiche (OES o ICP) — verifica del contenuto di ossigeno per ELI di grado 23 (≤ 0,13% in peso) secondo ASTM F136
5. ISO9001:2015 / AS9100D Quality Management System certificate dallo stabilimento: richiesto dalla maggior parte degli OEM medicali e aerospaziali Tier 1
6. Dichiarazione REACH/RoHS per il grado 7 (il contenuto di palladio richiede la divulgazione dei minerali di conflitto nelle catene di approvvigionamento dell'UE)

Guida alla selezione del grado per applicazione

Domande frequenti

Q1: Qual è la differenza tra la barra in titanio di grado 5 e quella di grado 2 e come faccio a scegliere?

Grado 2 è titanio commercialmente puro: nessun elemento legante, UTS 345MPa , eccellente resistenza alla corrosione e facile formabilità a freddo. È la scelta economicamente vantaggiosa per apparecchiature di processi chimici, scambiatori di calore marini e strumenti medici che non sopportano carichi strutturali. Grado 5 (Ti-6Al-4V) è una lega alfa-beta con UTS 950MPa —quasi 3 volte più resistente—ma costa il 20–30% in più per chilogrammo ed è molto più difficile da lavorare. Scegliere il grado 5 ogni volta che il componente è portante, critico per la fatica o il peso deve essere ridotto al minimo. Scegliere il Grado 2 quando la resistenza alla corrosione è il fattore principale e i carichi meccanici sono bassi.

D2: Perché la barra di titanio è difficile da lavorare rispetto all'acciaio inossidabile?

Tre proprietà si combinano per rendere il titanio impegnativo: (1) Bassa conduttività termica (6,7 W/m·K) significa che il calore non può fuoriuscire attraverso il truciolo: si accumula sulla punta dell'utensile, accelerando l'usura; (2) Elevata reattività chimica a temperature elevate il titanio si salda (sfibra) sul tagliente, producendo tagliente di riporto; (3) Incrudimento del lavoro —la superficie si indurisce durante ogni passata, quindi la passata successiva deve tagliare sotto quello strato. La corretta gestione della velocità di taglio (≤ 60 m/min), del refrigerante ad alta pressione (≥ 70 bar), degli utensili affilati con spoglia positiva e della profondità di taglio minima di 0,5 mm risolve tutti e tre i problemi e garantisce una durata utensile prevedibile.

Q3: La barra di titanio è veramente biocompatibile? Quali standard lo confermano?

SÌ. Il titanio forma uno strato di ossido di TiO₂ stabile e inerte che impedisce il rilascio di ioni nel tessuto. Decenni di prove cliniche confermano una citotossicità trascurabile e nessuna segnalazione di risposta allergica sistemica, a differenza delle leghe contenenti nichel. Per la conformità normativa, la biocompatibilità è regolata da ISO 10993-1 (valutazione biologica dei dispositivi medici) e ISO 10993-5 (test di citotossicità). La conformità a livello di materiale è confermata da ASTM F136 (Grado 23 per impianti) e ISO 5832-3 . Si noti che alcuni pazienti mostrano sensibilità al vanadio; in questi casi, leghe prive di vanadio come Ti-6Al-7Nb (ISO 5832-11) vengono invece specificati.

Q4: È possibile saldare la barra di titanio e quali precauzioni sono necessarie?

La barra di titanio può essere saldata utilizzando Saldatura GTAW (TIG). con filo di apporto di grado corrispondente. Il requisito fondamentale è protezione con gas inerte : il titanio assorbe ossigeno, azoto e idrogeno sopra i 400 °C, causando infragilimento. Ciò richiede protezioni antigas di fondo e di supporto (argon al 99,999%), pulizia dell'area di saldatura (passaggio con alcool isopropilico, assenza di grasso) e un rigoroso controllo della temperatura tra i passaggi inferiore a 150 °C. La qualità della saldatura è verificata per AWS D1.9 (titanio strutturale) o ASME Sezione IX (attrezzature a pressione). Il trattamento termico post-saldatura (PWHT) a 540–600 °C sotto vuoto o argon viene utilizzato per alleviare lo stress residuo nelle saldature di grado 5.

Q5: Come si confronta la barra di titanio con le leghe di alluminio per il risparmio di peso nel settore aerospaziale?

Le leghe di alluminio (ad esempio, 7075-T6: UTS 572 MPa, densità 2,81 g/cm³, resistenza specifica ~204 MPa·cm³/g) corrispondono o superano leggermente il titanio di grado 5 in termini di resistenza specifica a temperatura ambiente. Tuttavia, il titanio conserva proprietà meccaniche complete fino a 315 °C dove l'alluminio degrada bruscamente sopra i 150 °C. Il titanio fornisce inoltre una resistenza alla corrosione superiore senza trattamento superficiale e offre una soglia di fatica più elevata. La scelta ingegneristica è: alluminio per strutture non termiche e sensibili ai costi; titanio per applicazioni in ambienti caldi, critici per la fatica o corrosivi in ​​cui anche la massa è limitata.
